Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Size (Inch): | 4.3 inch | Resolution: | 480×RGB×272 |
|---|---|---|---|
| Viewing Area: | 95.04 mm × 53.86 mm | Brightness: | 1000 cd/m2 (Brightness can be adjustable in 100 levels.) |
| Touch Screen: | Industry Level 4 wire resistance Or without touch screen is optional. | Viewing Angle: | 75°/ 75°/ 60°/ 70° (L/R/U/D) |
| Điểm nổi bật: | Màn hình TFT panel LCD,màn hình TFT LCD mô-đun |
||

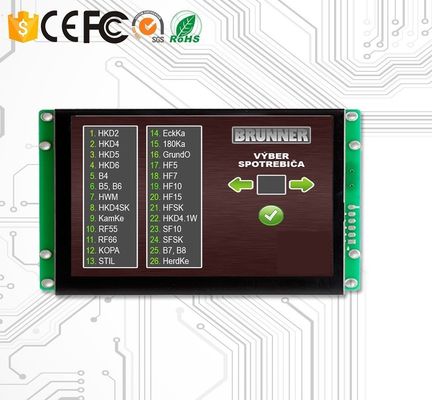

HMI công nghiệp Màn hình LCD Màn hình cho tự động hóa công nghiệp
Mô tả Sản phẩm
1. Điều khiển bằng Bất kỳ MCU thông qua đơn giản "Command lập"
2. Được sử dụng như điều khiển Touch-screeen & hệ thống hiển thị màn hình TFT-LCD
3. 3 phần mềm dễ dàng để giúp bạn chạy sản phẩm của chúng tôi.
Nguyên tắc làm việc
Module TFT-LCD giao tiếp với bộ điều khiển chính thông qua lệnh, sau đó bộ điều khiển chính sẽ kiểm soát các máy tính để làm việc sau khi nhận được lệnh.
Xin lưu ý: Các bộ điều khiển chính có thể được thiết kế bởi kỹ sư với MCU Bất kỳ.
phần mềm mô tả
2. Kết nối thiết bị của bạn với chúng tôi Mô-đun màn hình TFT-LCD bằng RS232, cổng RS485 hoặc TTL logic trực tiếp, cắm
và chơi.
3. Viết một chương trình đơn giản cho MCU để điều khiển mô-đun màn hình TFT-LCD qua mạnh mẽ "Command lập" (
HEX Code).
Đó là tất cả. Tiết kiệm nhiều thời phát triển và chi phí cho Kỹ sư.
Ví dụ: Hình ảnh Tư lệnh 0x70.
Gửi: "0xAA + 0x70 + Pic_ID + 0xCC 0x33 0xC3 0x3C"
Giới thiệu | Thí dụ | chú thích | |
AA | khung đầu | Khung đứng đầu một lệnh | |
0x70 | Mã lệnh | ||
Pic_ID | số thứ tự của hình ảnh hiện tại | 0x00 0x01 | Hiện Hình - 01 |
CC 33 C3 3C | khung cuối | Khung kết thúc một lệnh |
Chúng tôi sẽ cung cấp một hộp công cụ đơn giản để giúp bạn làm việc với màn hình TFT-LCD Module trên PC.
1. Trợ lý chức năng: hiển thị như thế nào để gửi các lệnh Set để điều khiển màn hình TFT.
2. Tải về chức năng: Tải hình ảnh và các tập tin cấu hình vào TFT Mô-đun
3. Chức năng Touch Control: Xác định nhiều nút trên giao diện người dùng, sau đó tạo ra một cấu hình cảm ứng
tập tin.
4. Phần mềm Font: Tạo file cấu hình phông chữ.
Ưu điểm
Với CPU & Lái xe Device |
Được điều khiển bởi Bất kỳ MCU |
Display Picture / Text / Đường cong qua lệnh |
65536 Màn hình màu TFT |
Màn hình cảm ứng |
RS232 / RS485 / TTL UART giao diện và cổng USB |
phạm vi điện áp rộng |
Được sử dụng trong nhiều khác nhau Dòng công nghiệp |
Sử dụng dễ dàng! Chức năng mạnh mẽ! Tiết kiệm chi phí và thời gian! |
Được sử dụng như Touch-điều khiển, hệ thống hiển thị màn hình TFT-LCD, vv |
Dễ dàng!!! Quyền lực!!! Tiết kiệm!!!
Các thông minh Mô-đun màn hình TFT-LCD có thể được kiểm soát bởi Bất kỳ MCU thông qua của chúng tôi mạnh mẽ và dễ dàng chỉ huy
Đặt (HEX Code), Vì vậy,
nhiều kỹ sư ở hơn 50 quốc gia thưởng thức sản phẩm của chúng tôi cho dự án mới.
Kích thước | Nghị quyết |
3.5 " | 320 * 240 |
4.3 " | 480 * 272 |
5 " | 640 * 480; 480 * 272; 800 * 480 |
5,6 " | 640 * 480 |
5.7 " | 640 * 480 |
7 " | 800 * 480; 800 * 600; 1024 * 600 |
số 8" | 800 * 600; 800 * 480; 1024 * 768 |
8.4 " | 800 * 600 |
10.1 " | 1024 * 600 |
10.4 " | 800 * 600 |
12.1 " | 800 * 600 |
15,1 " | 1024 * 768 |
appliaction
Được sử dụng trong nhiều khác nhau công nghiệp Field ở hơn 50 quốc gia.
1.Instrument
2.Civil điện tử
3.Medical & Làm đẹp
4.Machinery
Thiết bị 5.Electronic
6.Automation
7.VEHICLE
Mô hình: STA043WT-01 (Loại cao cấp)
Thông số vật lý | |
Mô hình | STA043WT-01 |
Kích thước (Inch) | 4.3 " |
Nghị quyết | 480 × 272 × RGB |
Pixel Spacing | 0,1905 mm × 0,0635 mm (H × V) |
Màu | 65536 màu (16 bit) |
xem Diện tích | 95.04 mm x 53,86 mm |
Kích thước tổng thể | 120,4 mm x 68,6 mm x 15,5 mm (N) / 18 mm (T) |
Khối lượng tịnh | 115 g (N) / 155g (T) |
TFT Chỉnh | Một Chỉnh + Cấp nghiệp |
Màn hình cảm ứng | Công nghiệp Cấp kháng 4 dây Hoặc không có màn hình cảm ứng là tùy chọn. |
Backlight Thông số | |
Loại đèn nền | LED |
độ sáng | 900 cd / m 2 (Độ sáng có thể được điều chỉnh trong 100 mức.) |
Tương phản | 500: 1 |
cuộc sống Backlight | 50.000 giờ |
Góc nhìn | 75 ° / 75 ° / 60 ° / 70 ° (L / R / U / D) |
Nhiệt độ làm việc | -30 ° C ~ + 70 ° C |
Working Độ ẩm | 55 ° C, 85% |
nhiệt độ bảo quản | -30 ° C ~ + 85 ° C |
Screen Mode | Kỹ thuật số |
hiệu suất Thông số | |
CPU | CortexM3 STM32F103 |
Bộ điều khiển LCD | CPLD EPM240 |
Tốc độ làm tươi | 60Hz |
Hình Tốc độ chuyển mạch | 19 ms / hình ảnh (53 ảnh / s) |
Bộ nhớ flash | Tiêu chuẩn 128MB, 1GB Extension |
Số tiền bộ nhớ cho hình ảnh | 416 hình ảnh |
giao diện | RS232 / RS485 / UART giao diện TTL |
Hình ảnh tải | MiniUSB2.0 (12Mbps) và thẻ SD |
Phạm vi điện áp | DC5.0V ~ 20V (giá trị tiêu biểu: 12V) |
Quyền lực | 2,0 W |
Báo cáo thử nghiệm | |
MTBF | 4,250,000H |
Nhiệt độ làm việc | -30 ° C ~ + 70 ° C |
Air Độ ẩm | 60 ° C, 90% |
Kiểm tra độ rung liên tục | 10-55Hz, 1.5mm, 10G |
Kiểm tra tốc tác động | 6ms, 100G |
Kiểm tra ESD | 10KV |
Xạ Testing Độ bền | 44W |
